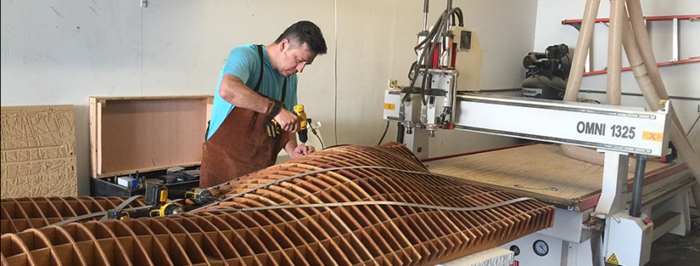

ذر این بخش از مقالات سایت ابزار سعید به معرفی ابزار سی ان سی و cnc چیست می پردازیم پس در ادامه با ما همراه باشید، وسی ان سی در واقع فرم کوتاه شده عبارت Computer Numerical Control و به معنی کنترل عددی رایانه‌ای است. این دستگاه شامل یک مینی کامپیوتر یا میکرو کامپیوتر است که در اصل به عنوان واحد کنترل دستگاه عمل کرده و تا حد امکان مدار‌های سخت‌افزار اضافی در واحد کنترل حذف گردیده است.
این کامپیوتر وظیفه ارسال برنامه‌های لازم جهت برش و یا حک فلزات و غیر فلزات را بر عهده دارد.
به هرحال ، تمام مراحل انجام کار و ابعاد نهایی قطعات از طریق کامپیوتر به دستگاه ارسال می‌گردد. به همین دلیل برش CNC را می‌توان مانند یک ربات دانست که با برنامه‌ریزی کار کرده و از دستورالعمل‌های شما پیروی می‌نماید.
در دستگاه برش CNC برنامه در حافظه کامپیوتر ذخیره می‌گردد و برنامه‌نویس به راحتی می‌تواند کد‌ها، برنامه‌ها و الزامات را نوشته و ویرایش نماید. برنامه نوشته شده قابلیت استفاده برای قسمت‌های مختلف را داشته و نیازی به تکرار دوباره آن نیست.
تقریباً تمام مواد با استفاده از CNC قابل ماشین‌کاری است که به آن ماشین کاری CNC می‌گویند. اما به طور کلی، انتخاب متریال اولیه به نوع فعالیت و محصولی که مد نظر دارید بستگی خواهد داشت.
متریالی که به صورت معمول مورد استفاده قرار می‌گیرند عبارتند از:
آلومینیوم، برنج، مس، استیل، تیتانیوم، چوب فوم، فایبرگلس و انواع پلاستیک‌ها.
NCها نسل اول دستگاه‌های سی ان سی بوده‌اند که بدون دستگاه کامپیوتری وطبق منطقی خاص دستورات را اجرا می‌کردند مثلاً بااستفاده از کارت‌های پانچ شده.
به عنوان مثال در دستگاه تراش برای دستور پیشروی بدین صورت عمل می‌شود که قسمت ساپورت دستگاه را بوسیله دسته چرخان به جلو می‌بریم در ماشین‌های NC این کار توسط یک سری دستورات پانچ شده بر روی نوار پانچ صورت می‌گرفت در خرید دستگاه CNC امروزی اینکار توسط یک کد صورت می‌گیرد.
پس یک دستگاه CNC عملاً همان دستگاه دستی ساده است که قابلیت فرمان‌پذیری از طریق کد‌ها و منطق ریاضیاتی را دارد، در این دستگاه حضور کاربر (اپراتور) برای کار با دستگاه محدود به‌ایستادن این فرد پشت بخش کنترل‌کننده دستگاه است و نوشتن برنامه‌های حرکتی آنهم فقط برای یکبار، دیگر دستگاه این عمل را بصورت خودکار هر چند بار که بخواهیم تکرار می‌نمایدالبته بدون حضور کاربر برای دستگاه سی ان سی.
بدنه این دستگاه تقریباً شبیه دستگاه‌های دستی است یک CNC فرز عملاً همان بدنه سخت‌افزاری فرز دستی را دارد همینطور برای CNC تراش و CNC سنگ و...
انواع ماشین آلات CNC
ماشین آلات کنترل شده توسط cnc می‌توان به دسته‌های زیر طبقه‌بندی شود:
- ماشین‌های فرز CNC سی ان سی عمودی VMC
- ماشین‌های فرز CNC سی ان سی افقی HMC
- ماشین‌های تراش CNC سی ان سی LATHE
- وایرکات
- سنگ مغناطیس
- برش‌ها ( لیزر، پلاسما، شعله و الکترون )
- خم، پانچ و گیوتین
- جوشکاری
انواع دستگاه سی ان سی (CNC) چوب
دستگاه تراشکاری سی ان سی مناسب چوب به دو دسته عمودی و افقی تقسیم می‌شوند. عملکرد این دو دسته شباهت بسیاری به هم دارد اما تفاوت در روش کار باعث می‌شود که از هر کدام از این دو دسته در صنایع و کار‌هایی خاص استفاده شود.
دستگاه سی ان سی چوب عمودی
دستگاه برش چوب CNC عمودی سازگاری بالایی دارد و از قیمت پایین‌تری نسبت به مدل افقی برخوردار هستند. اسپیندل این دستگاه در سر جای خود ثابت است و ابزار برش آن به صورت عمودی حرکت می‌کند. حرکت عمودی این دستگاه باعث شده برای دریل کاری و سوراخکاری بهترین انتخاب باشد.
دستگاه سی ان سی چوب افقی
در دستگاه تراشکاری CNC افقی، حرکت کرده و همین نوع حرکت آن را به یک ابزار محبوب و کار آمد برای کارگاه‌های بزرگ و کوچک تبدیل کرده است. از این دستگاه به عنوان دستگاهی که می‌تواند زمان پروژه‌های بزرگ را کاهش دهد یاد می‌شود. این دستگاه نسبت به مدل عمودی دستگاه سی ان سی گران‌تر است اما با توجه به درخواست و کارایی بالا بسیاری از شرکت‌ها اقدام به تولید آن می‌کنند.
این دستگاه دارای یک میز چرخشی یکپارچه است. این یکپارچگی به انعطاف‌پذیری بیشتر برای برش زاویه‌های پیچیده کمک می‌کند. بازوی بالایی استفاده شده است.
در این دستگاه از هر دور طرف آربور دستگاه را مهار می‌کند. این دستگاه‌ها معمولاً استحکام بالایی دارند و می‌توانند برش‌های سنگین‌تری نسبت به مدل افقی انجام دهند. همان گونه که گفته شد از سرعت بالاتری نسبت به مدل افقی نیز برخوردار هستند.
نکته مهم در مورد انواع دستگاه سی ان سی این است که این مسأله در قیمت دستگاه سی ان سی تأثیر بسیار زیادی دارد و قیمت آن با توجه به نوع آن کاملاً متفاوت است.
راهنمای خرید دستگاه سی ان سی (CNC)
دستگاه‌های سی ان سی چوب از تنوع نسبتاً بالایی برخوردار هستند. این تنوع شامل عمودی یا افقی بودن آن، اندازه دستگاه و دیگر فاکتور‌های دستگاه است. در هنگامی که قصد خرید دستگاه را دارید باید در خصوص دستگاه سی ان سی مورد نیاز خود اطلاعاتی کسب کنید تا راحت‌تر بتوانید آن را از میان دستگاه‌های موجود انتخاب و خریداری نمایید.
- تعداد الکتروموتور استفاده شده در دستگاه
قدرت دستگاه بر مبنای اسب بخار - ولتاژ مصرفی و مورد نیاز دستگاه
- افقی یا عمودی بودن دستگاه
- جنس ستون و بدنه که می‌تواند عامل مهمی در میزان استحکام دستگاه باشد.
- سرعت اسپیندل (دور در دقیقه)
- تعداد دنده اسپیندل (۸ یا ۱۲ دنده)
- میزان ظرفیت دریل کاری و سوراخکاری دستگاه
- ظرفیت فرز کاری دستگاه
- فاصله بین اسپیندل تا میز دستگاه
- تحمل وزن دستگاه برای قطعاتی که قرار است بر روی آن کار شود.
- محدوده قطر دستگاه دریل کاری
- تعداد محور‌های دستگاه
- گارانتی و نصب
- دقت ماشین سی ان سی
این‌ها مهم‌ترین عواملی هستند که اگر اطلاعات مناسب در خصوص آن را داشته باشید می‌توانید به راحتی دستگاه سی ان سی چوب خود را از میان مدل‌های مختلف انتخاب نمایید.
ایمنی دستگاه سی ان سی چوب
دستگاه‌های سی ان سی را می‌توان در میان دستگاه‌های امن طبقه‌بندی کرد. البته این امنیت باعث نمی‌شود که در هنگام کار با این دستگاه دقت کافی را نداشت. کوتاهی افرادی که با این دستگاه کار می‌کنند گا‌هاً می‌تواند فاجعه بار باشد و خطرات شدید جانی را برای آن‌ها به ارمغان بیاورد. برخی از نکات باید در هنگام کار با این دستگاه رعایت شود.
از مهم‌ترین نکاتی که در هنگام کار با دستگاه سی ان سی چوب باید به آن دقت کرد می‌توان به موارد زیر اشاره کرد:
- عدم تماس دست با ابزار برشی دستگاه
- عدم استفاده از ابزارهای الکترونیکی برای سفت کردن مهره آربور
- نصب ابزار برشی را برای آخرین مرحله تنظیم دستگاه بگذارید.
- قطعات سنگین را با کمک دیگران جا به جا کنید.
- برای تمیز کردن دستگاه حتماً آن را خاموش کنید.
- دستور العمل‌های شرکت سازنده را به خوبی مطالعه کنید.
- تجهیزات ایمنی را در هنگام کار با دستگاه فراموش نکنید.
مزایا دستگاه دستگاه CNC سی ان سی
ماشین‌های CNC به دلیل استفاده از اعداد و کد‌ها، قادر به ارتباط با ربات‌ها و کامپیوتر‌ها است که مزیت ویژه‌ای به حساب می‌آید. سرعت و دقت اجرای وظایف توسط این دستگاه‌ها بسیار بالا است.
از طریق این ماشین‌ها می‌توان به صورت خودکار فرایند‌های اجرایی را کنترل نمود. به دلیل دقت بسیار بالای ماشین CNC امکان تولید قطعات پیچیده توسط این ماشین‌ها وجود دارد. ابزاری که در این ماشین‌ها مورد استفاده قرار گرفته می‌شود در مقایسه با سایر ماشین‌ها بسیار کمتر است.
ماشین‌های cnc به صورت مداوم مورد استفاده قرار گیرند و تنها برای نگهداری گاه به گاه باید خاموش شود.
این ماشین نیاز به افراد با مهارت کمتری دارند تا برخلاف ماشین‌های تیغه / ماشین فرز کار کنند.
ماشین‌های cnc را می‌توان با بهبود نرم‌افزار و سخت‌افزار مورد استفاده برای براده‌برداری به روز کرد.
آموزش استفاده از دستگاه cnc را می‌توان با استفاده از نرم‌افزار انجام داد.
سرعت عمل بالا نسبت به ماشینالات سنتی و NC
دقت بسیار بالا و یکنواختی در دقت (تکرار‌پذیری)
قدرت و براده‌برداری به صورت یکنواخت.
خطر بسیار پایین برای اپراتور
صرفه اقتصادی تولید
عیب‌یابی ماشین با خطا‌های نرم‌افزاری بر روی کنترل دستگاه
امکان تست قبل از اجرای برنامه کاری بر روی نرم‌افزار
فرایند تولید می‌تواند تقریباً بدون نیاز به ایجاد نمونه اولیه یا یک مدل باشد این امر موجب صرفه‌جویی در زمان و هزینه می‌شود.
پس از برنامه‌ریزی، می‌توان این ماشین را ترک کرد و نیازی به دخالت انسانی، (به جز بارگیری و تخلیه ) نیست.
کار با ماشین سی ان سی در صورت داشتن اطلاعات کافی ساده است. برای کار با این دستگاه ابتدا باید طرح مورد نظر را با استفاده از نرم‌افزار‌های گرافیکی مانند اتوکد یا‌تری دی مکس آماده کرد. طراحی آماده شده را بر مبنای زبان برنامه‌نویسی G-Code آماده کرد و در اختیار نرم‌افزار دستگاه سی ان سی قرار دهید.
کاربرد‌های ماشین‌های CNC
امروزه بسیاری از صنایع، ماشین‌های CNC را جایگزین ماشین‌های دستی کرده‌اند تا سرعت و دقت انجام کار‌ها افزایش پیدا نماید و میزان تولید محصولات مورد‌نظرشان افزایش یابد. از ماشین‌های CNC در صنایع مختلف برای انجام وظایفی مانند: تراشکاری، برش‌کاری، حکاکی و سوراخکاری بر روی فلزات، سنگ‌ها، چوب، شیشه، پلاستیک و … استفاده می‌گردد.
چند برند معتبر سازنده کنترلر CNC
- SIEMENS
- با کنترلر‌های Sinumerik
- Fanuc (japan)
- Num ( France)
- Heidenhain (Germany)
- چند برند سازنده آسیایی
- Hust (Taiwan)
- (GSk (China
سپس با استفاده از صفحه کنترل، مشخصات لازم را وارد کنید و دستگاه را روشن کنید. با روشن شدن دستگاه اسپیندل به حرکت در می‌آید و طرح مورد نظر با استفاده از آن و ابزار برشی بر روی چوب حک خواهد شد.
پیشنهاد می‌کنیم در مورد این موضوع مقاله کار با دستگاه سی ان سی CNC را مطالعه کنید. در این مقاله از مقالات سایت ابزار سعید به معرفی دستگاه های سی ان سی ، مشخصات ، مزایا و معاین آن ها توضیحات کاملی ارائه داده‌ایم. اگر به دنبال خرید ابزارهای جانبی سی ان سی هستید به سایت فروشگاهی ابزار سعید مراجعه کنید.
